一、设备简介

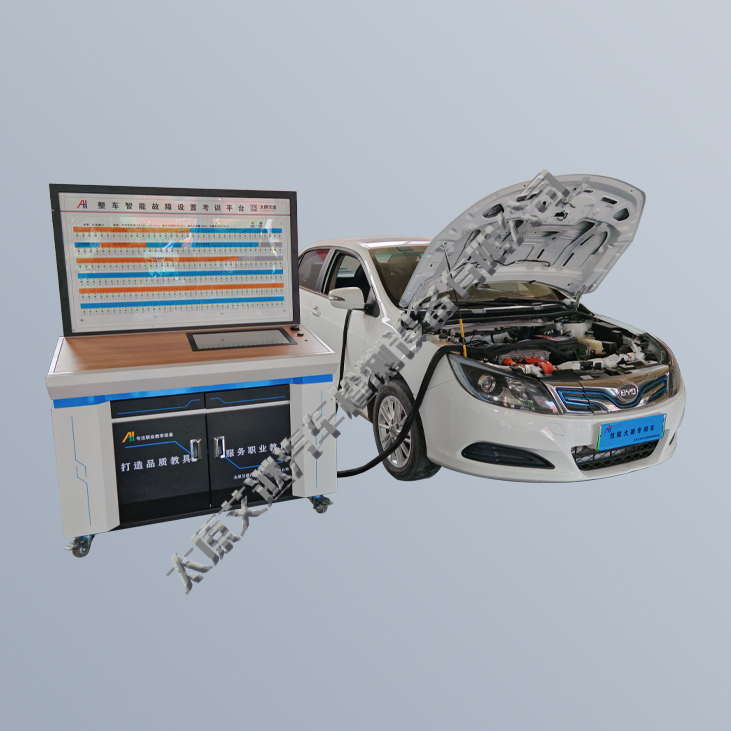

设备分为两大部分，由综合诊断系统平台和全新整车组成。综合诊断系统平台与原车配套使用，采用无损方式与车辆各系统进行连接，连接后平台支持故障设置、故障诊断、排故训练等实训操作。
二、制作工艺
支撑台架：
整体采用钣金定制的时尚造型外观，钣金颜色双色搭配，前端置物台面采用内嵌安装式木质板材结构且具有约10度角倾斜。整体造型时尚美观，结构坚实耐用。
设故PCB板：
设故模块采用76路集成式PCB板。板面集成6种规格电阻及三种规格多圈电位器，另集成了12V电源正负极接口及正负极保险丝。PCB板采用154P汽车连接器与车辆线束连接，并采用四层布线及过孔多层走线等形式保证每路故障线路的载流能力。
三、功能特点
1.平台与整车配套使用。采用无损的方式与车辆的系统进行连接，连接后支持故障设置、故障诊断、排故教学、排故训练等实训操作。
2.平台采用立板式结构，测量面板立式布置，便于观察和测量操作。面板每路故障均采用双端子测量口，便于排故检测及判断。面板测量端子采用内径2mm插孔，万用表表笔插入后不会掉落。便于故障诊断时的信号测量操作。
3.测量平台台面采用约10度倾角设计，台面嵌入安装触控一体机，内置配套车辆的维修资料。台面配置触控终端电源按钮、USB接口，便于控制触控终端；配置AC220V电源插座，便于给诊断仪器等提供电源或充电。
4.平台支撑台架下方为储物柜，柜内为双层结构，用于放置平台与车辆的各系统连接线束。储物柜上方为双开储物抽屉，用于放置平台辅助配件等。
5.车辆设故线束与平台的连接口采用154P汽车连接器，使用操作方便快捷。取电线束与平台的连接采用对插转154P形式，连接头采用鳄鱼夹或O形圈形式，使用方便。
6.设故模块采用76路集成式PCB板。板面集成6种规格电阻及三种规格多圈电位器，另集成12V电源正负极接口及正负极保险丝。76路设故PCB可以多块并列使用，平台布置3块PCB安装位置，支持228路故障设置。支持拔下短路销设置断路故障；支持使用2mm插头跨接线连接PCB上的电位器进行任意线路的阻值可调虚接故障设置；支持使用2mm插头跨接线连接PCB上的正负极接口设置对正或负的短路故障，正负极保险丝可以防止设置短路故障时操作错误导致电源短路烧坏平台或车辆部件。支持使用2mm插头跨接线设置信号互短故障
7.配备有交互式多媒体教学系统，教学系统含维修手册、课程内容等部分组成。
