一、设备简介

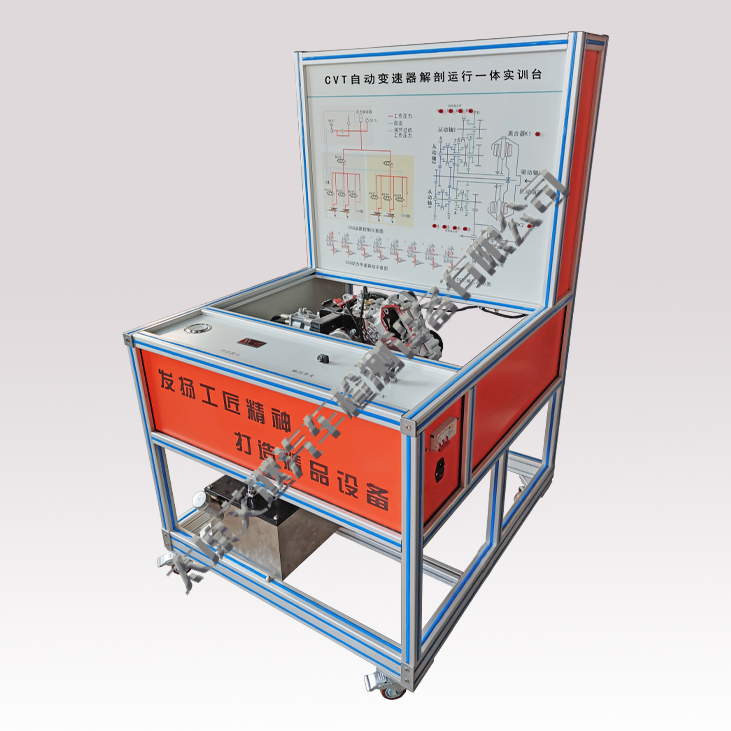

实训台以“典型品牌车辆结合大赛常用车型的”CVT自动变速器部件加工制作而成，各零部件齐全，经解剖的自动变速器可以清晰观察 各部分的组成、各元件的外形和安装位置，并能展示自动变速器的内部结构以及各部件的相对位置, 具有实物展示功能和动态实训功能。使老师讲授和组织实训教学更方便，提高学生分析和解决动手 实际问题的能力。
二、制作工艺
支撑台架：
采用优质铝型材为原材料，经过精确切割后使用专用连接件进行组装而成。具有轻便、美观、表面易清洁等特点。
操控面板：
以优质铝塑板为基础，在其表面使用平板喷工艺喷绘指示文字等内容。必要的地方进行开孔以固定零部件。具有美观、易清洁、不易掉漆等特点。
测量显示面板：
采用优质铝塑板为底板，使用UV平板喷绘工艺喷制图案，具有色泽鲜艳、维护方便、不会掉漆等优点。
置物台面：
采用流行色的优质木板作为承载台面，木板与铝型材支架采用专用连接件连接，螺栓隐藏式设计，台面表面看不到固定螺栓。
三、功能特点
1.真实可运行的解剖自动变速器、由可调转速的单相齿轮减速感应电机驱动，可进行档位显示、空档起动、前进档运行、倒档运行等工况实践操作，充分展示自动变速器的内部组成结构和工作过程。
2.自动变速器关键部位充分解剖，可全面展示其内部结构。变矩器、行星齿轮组、离合器、制动 器、阀体等内部结构清晰可见；
3.解剖剖面分色处理，使结构更加美观清晰；
4.实训台安装有自动变速器档位显示装置及排挡杆各档位的指示灯，实时显示变速器的工作状态。
5.配置测量显示面板，面板上具有彩色喷绘的系统电路图，采用对应车系的原车维修电路图为原型，将设备相关部分电路进行整合，并保留原图的主要表示风格，能体现出从12V蓄电池出发经过与原车一致的保险丝及继电器等供电控制器件到达控制单元、传感器、执行器的完整电路图。支持进行电路分析实训和维修电路资料查询训练。
6.系统电路图中的各个关键节点处安装信号测量用端子，可实时测量电路信号。支持进行电路检测和信号测量教学实训。
7.面板电路图相应位置通过独立的底座安装保险丝实物，检测与分析直观方便。保险丝底座带有不透明保护盖，支持直接拔下保险丝设置故障。
8.配置档位显示模块、车速显示模块、执行电磁阀工作状态指示灯，实时显示或指示变速器的工作状态，便于进行教学实训。
9.配置故障设置装置，可进行多种电路故障设置。支持进行故障检测与排除的实训或考核。
10.台架下方配有高强度移动脚轮，其中两个脚轮带锁止功能，方便设备的移动和固定。
