一、设备简介

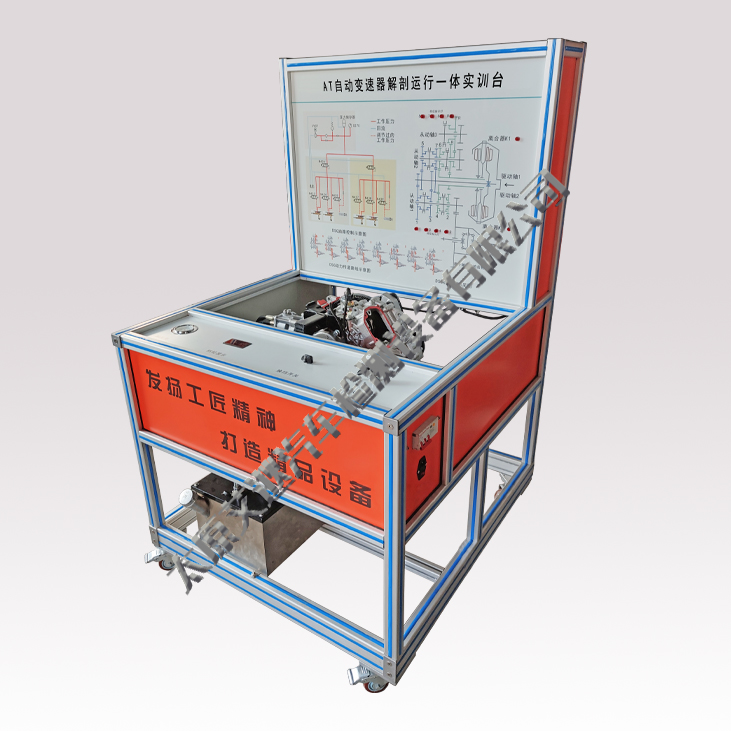

实训台以“典型品牌车辆结合大赛常用车型”的AT自动变速器部件加工制作而成，各零部件齐全，经解剖的自动变速器可以清晰观察 各部分的组成、各元件的外形和安装位置，并能展示自动变速器的内部结构以及各部件的相对位置, 具有实物展示功能和动态实训功能。使老师讲授和组织实训教学更方便，提高学生分析和解决动手 实际问题的能力。
二、制作工艺
支撑台架：
采用优质铝型材为原材料，经过精确切割后使用专用连接件进行组装而成。具有轻便、美观、表面易清洁等特点。
操控面板：
以优质铝塑板为基础，在其表面使用平板喷工艺喷绘指示文字等内容。必要的地方进行开孔以固定零部件。具有美观、易清洁、不易掉漆等特点。
测量显示面板：
采用优质铝塑板为底板，使用UV平板喷绘工艺喷制图案，具有色泽鲜艳、维护方便、不会掉漆等优点。
置物台面：
采用流行色的优质木板作为承载台面，木板与铝型材支架采用专用连接件连接，螺栓隐藏式设计，台面表面看不到固定螺栓。
三、功能特点
1.真实可运行的解剖自动变速器、由可调转速的单相齿轮减速感应电机驱动，可进行档位显示、空档起动、前进档运行、倒档运行等工况实践操作，充分展示自动变速器的内部组成结构和工作过程。
2.自动变速器关键部位充分解剖，可全面展示其内部结构。变矩器、行星齿轮组、离合器、制动 器、阀体等内部结构清晰可见；
3.解剖剖面分色处理，使结构更加美观清晰；
4.实训台安装有自动变速器档位显示装置及排挡杆各档位的指示灯，实时显示变速器的工作状态。
5.换挡操作为手动方式，使用两个换挡旋钮选择档位切换。一个旋钮选择档杆位置，一个选择前进档档位。
6.配置显示面板，面板上有对应变速器行星齿轮连接方式的立体示意图和动力传动简图，以及各档位下的执行器工作表。结构立体示意图和执行器工作表的每个执行器分别有工作状态指示灯，实时指示各执行器工作状态。可方便、直观的进行各档位的动力传动路线分析。
7.台架下方配有高强度移动脚轮，其中两个脚轮带锁止功能，方便设备的移动与固定。
8.配套变速器多媒体教学软件：
1)软件为多媒体动画与图片等组成，可演示相应系统工作原理。
2)用分解形式以简易多媒体动画加文字表达自动变速器内部复杂的液压控制过程与原理，有
助于逐步理解自动变速器的油路控制部分。
3)先进行单个的油路阀体逐个表现，然后将小动画放入整体油路中进行整体运行，再配合实际换档时每个控制阀控制下整体油路的走向，使用由简入难的方法来展现自动变速器的液压控制原理。
4)可以多媒体或动画方式演示拉维纳自动变速器油液控制部分相关技术工作原理。
5)多媒体或动画演示内容如下：
6)主调压阀、次级调压阀、限流单向阀、锁止离合器控制阀、三个换挡阀、协调阀、供油泄油转换阀、防止四挡挂一档阀、电磁阀压力调节阀等多种控制阀体的单独工作原理动画。
7)1-4档各档位及N、R档切换时油路动态过程与原理演示动画。
