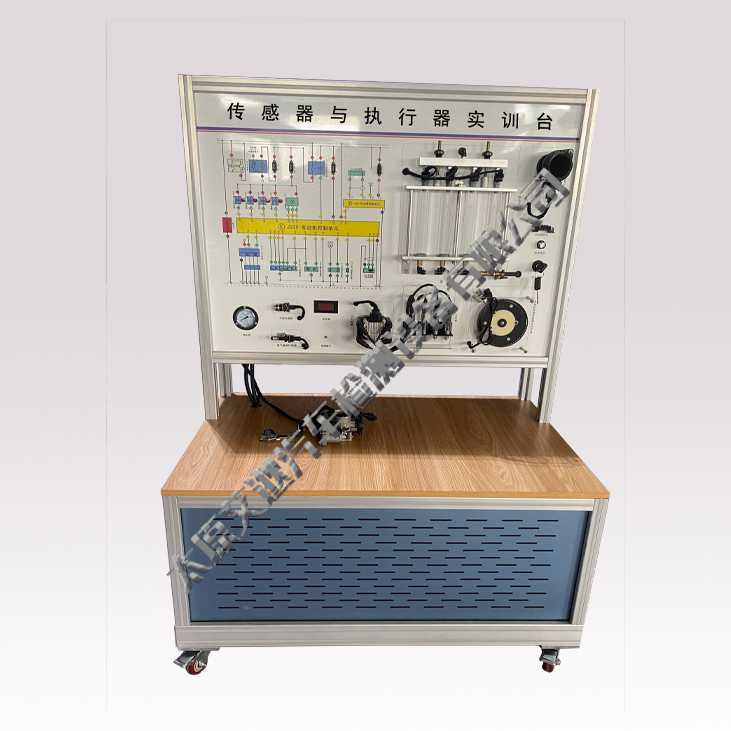

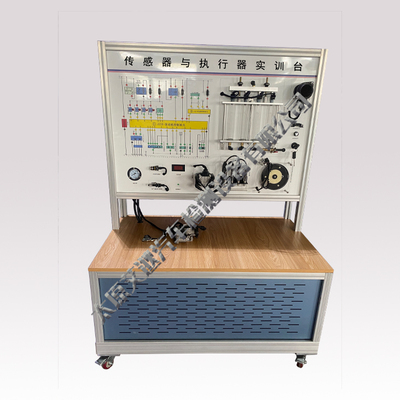

一、设备简介
采用“典型品牌车辆结合大赛常用车型”发动机电控系统制作，分为上下两部分制作。上半部分由发动机控制单元ECU、油泵继电器、保险丝盒、喷油器4个、喷油导管、喷油量杯、点火系统、燃油箱，OBDⅡ电脑诊断座等。配有电控系统电路图和4mm检测端子，数字式转速/频率表,喷油脉宽表,进气歧管真空表燃油压力表等
二、制作工艺
支撑台架：
采用优质铝型材为原材料，经过精确切割后使用专用连接件进行组装而成。具有轻便、美观、表面易清洁等特点。
操控面板：
以优质铝塑板为基础，在其表面使用平板喷工艺喷绘指示文字等内容。必要的地方进行开孔以固定零部件。具有美观、易清洁、不易掉漆等特点。
测量显示面板：
采用优质铝塑板为底板，使用UV平板喷绘工艺喷制图案，具有色泽鲜艳、维护方便、不会掉漆等优点。
置物台面：
采用流行色的优质木板作为承载台面，木板与铝型材支架采用专用连接件连接，螺栓隐藏式设计，台面表面看不到固定螺栓。
三、功能特点
1.设备为示教板式结构，由显示面板和底座支架组成。使用直观、移动方便。
2.下半部分由传感器和执行器单元组成，共有5个单元。
1)氧传感器与爆震传感器试验单元；
2)进气温度、冷却液温度传感器试验单元；
3)空气流量、节气门位置传感器试验单元；
4)曲轴位置、凸轮轴位置传感器试验单元；
5)实训台总控单元；
3.曲轴位置传感器信号盘采用调速电机驱动旋转，面板上有调速旋钮，可以调节其转速以模拟发动机工作在不同
转速状态。
4.喷油阀连同其轨道安装在面板上，可以进行结构认知教学实训，喷油阀配置工作指示灯，可以观察其工作状态，便于进行教学实训。
5.配备11寸平板电脑1台（存储不低于8+128G），安装在实训台架上。平板电脑上安装传感器与执行器综合实训台系统原理教学与检测软件。
6.实训台面板电路图上设置了4mm测量端子，利用连线在测量端子处进行连接可以完成联机运行。5个实验单元组合在一起，能完成汽车电喷系统主要传感器、执行器的实验。
7.配有故障设置装置，便于了解系统工作的条件，并支持故障诊断实训。
8.实训台支架采用型材焊接而成，表面经过喷塑处理，底部配可锁止的移动脚轮。
