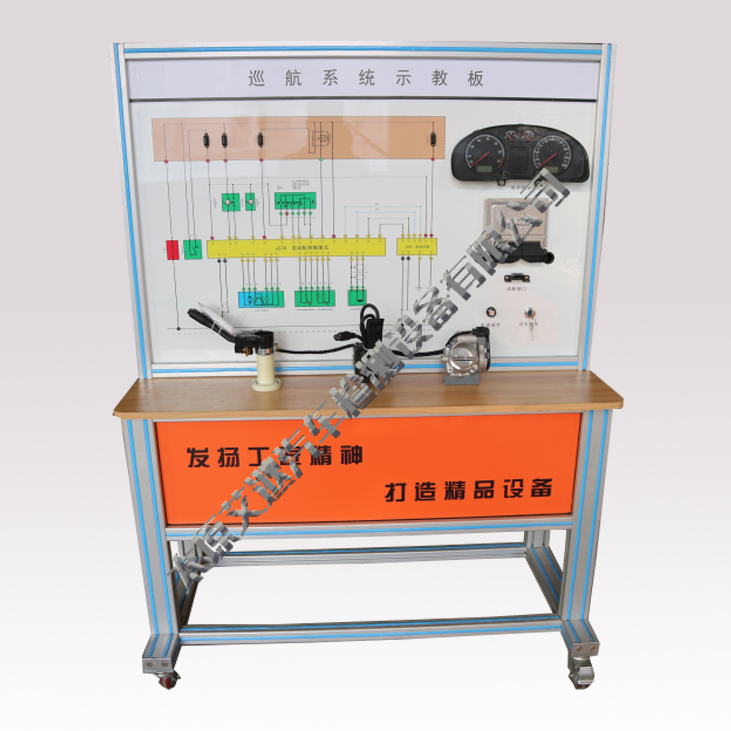

一、设备简介
采用原车巡航系统实物部件为基础制作。巡航系统实物布置安装在展板上并配置必要的辅助装置等，使其可以进行动态工作，展板上配置了定速巡航系统电路图、测量端子等。支持进行动态工作、工作原理、电路测量、电路分析、结构组成等实训操作。是汽车专业职业教育首选的辅助教学和实训设备。
二、基本配置
支撑台架；移动脚轮；定速巡航系统实物部件（组合仪表、发动机控制单元、节气门总成、巡航开关等）；12V开关电源；点火开关；巡航系统电路图；测量端子；车速模拟装置；测量展示面板；故障设置装置。
三、制作工艺
支撑台架：
采用优质铝型材为原材料，经过精确切割后使用专用连接件进行组装而成。具有轻便、美观、表面易清洁等特点。
操控面板：
以优质铝塑板为基础，在其表面使用平板喷工艺喷绘指示文字等内容。必要的地方进行开孔以固定零部件。具有美观、易清洁、不易掉漆等特点。
测量显示面板：
采用优质铝塑板为底板，使用UV平板喷绘工艺喷制图案，具有色泽鲜艳、维护方便、不会掉漆等优点。
置物台面：
采用流行色的优质木板作为承载台面，木板与铝型材支架采用专用连接件连接，螺栓隐藏式设计，台面表面看不到固定螺栓。
四、功能特点
1. 设备为示教板式结构，由显示面板和底座支架组成。使用直观、移动方便。
2. 采用原车定速巡航系统零部件加工，部件固定在展板上方便展示其结构组成，支持进行结构组成辅助教学实训。
3. 配置组合仪表、定速巡航控制单元（发动机控制单元）、节气门总成、巡航开关等部件，巡航系统可以进行动态工作演示。
4. 车速等必要信号采用模拟方式输入，并且可以在一定范围内调节。可以动态展现不同车速等信号下巡航系统的不同工作状态。
5. 展示面板上喷绘有巡航系统电控线路图，便于了解定速巡航电控原理；线路图的各关键节点装有测量端子，可测量系统的电路信号。
6. ★配置测量显示面板，面板上具有彩色喷绘的系统电路图，采用对应车系的原车维修电路图为原型，将设备相关部分电路进行整合，并保留原图的主要表示风格，能体现出从12V蓄电池出发经过与原车一致的保险丝及继电器等供电控制器件到达控制单元、传感器、执行器的完整电路图。支持进行电路分析实训和维修电路资料查询训练。
7. 系统电路图中的各个关键节点处安装信号测量用端子，可实时测量电路信号。支持进行电路检测和信号测量教学实训。
8. 面板电路图相应位置通过独立的底座安装保险丝实物，检测与分析直观方便。保险丝底座带有不透明保护盖，支持直接拔下保险丝设置故障。
9. 配备故障设置功能，便于了解定速巡航系统工作条件，且支持故障诊断实训。
10. 台架下方配有高强度移动脚轮，其中两个脚轮带锁止功能，方便设备的移动与固定。
