一、设备简介

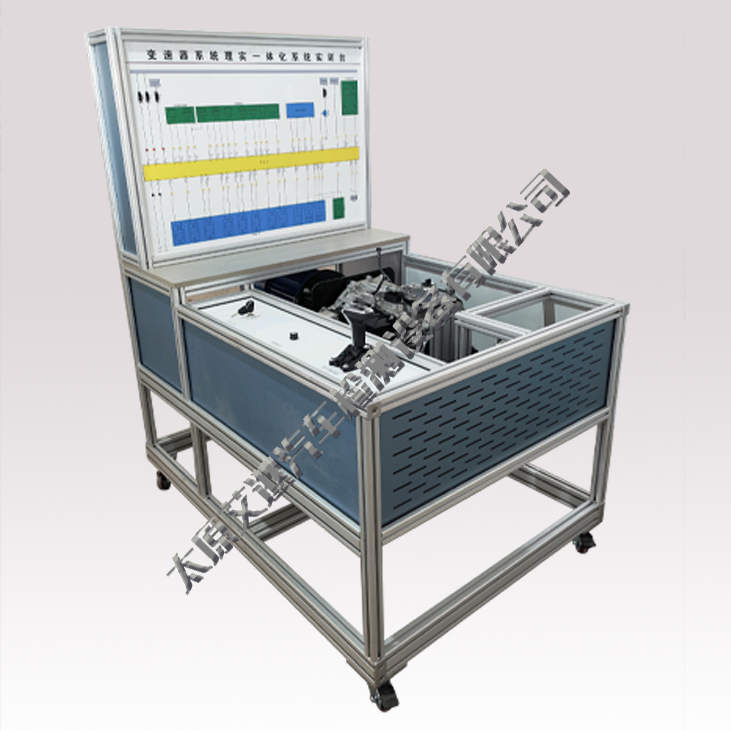

采用原车变速器系统实物部件为基础制作。系统布置安装在台架上，由调速电机驱动进行升降档，配置了面板电路图、测量端子、故障设置装置等。支持进行动态运行、电路分析、电路测量、故障分析与排除等实训操作。是汽车专业职业教育首选的辅助教学和实训设备。
二、基本配置
支撑台架；移动脚轮；防护挡板；变速器相关原车实物部件（变速器总成、变速箱控制单元、换挡杆等）；控制柜及操控面板（安装在支撑台架上或与台架一体）；测量显示面板（安装在支撑台架上）；故障设置装置；调速电机；12V开关电源；点火开关。
三、制作工艺
支撑台架：
采用优质铝型材为原材料，经过精确切割后使用专用连接件进行组装而成。具有轻便、美观、表面易清洁等特点。
操控面板：
以优质铝塑板为基础，在其表面使用平板喷工艺喷绘指示文字等内容。必要的地方进行开孔以固定零部件。具有美观、易清洁、不易掉漆等特点。
测量显示面板：
采用优质铝塑板为底板，使用UV平板喷绘工艺喷制图案，具有色泽鲜艳、维护方便、不会掉漆等优点。
置物台面：
采用流行色的优质木板作为承载台面，木板与铝型材支架采用专用连接件连接，螺栓隐藏式设计，台面表面看不到固定螺栓。
四、功能特点
1. 系统部件选用实物零部件，系统构成完整。支持进行系统结构组成的实物教学实训。
2. 使用380V调速电动机驱动变速器旋转，配置原车变速器总成、控制单元、连接线束、选挡操纵杆、制动装置等，变速器可以进行自动换档运行。支持进行系统工作原理教学实训。
3. 配置操控台，台面安装有：电机调速旋钮、诊断接口、点火钥匙、380V电源开关等，便于设备整体的实训操作。
4. 配置制动装置，可以对变速器输出端适量加载以及演示制动开关、档杆位置、点火钥匙三者之间的相互制约关系。
5. ★配置测量显示面板，面板上具有彩色喷绘的系统电路图，采用对应车系的原车维修电路图为原型，将设备相关部分电路进行整合，并保留原图的主要表示风格，能体现出从12V蓄电池出发经过与原车一致的保险丝及继电器等供电控制器件到达控制单元、传感器、执行器的完整电路图。支持进行电路分析实训和维修电路资料查询训练。
6. 系统电路图中的各个关键节点处安装信号测量用端子，可实时测量电路信号。支持进行电路检测和信号测量教学实训。
7. 面板电路图相应位置通过独立的底座安装保险丝实物，检测与分析直观方便。保险丝底座带有不透明保护盖，支持直接拔下保险丝设置故障。
8. 配置档位显示模块、车速显示模块、执行电磁阀工作状态指示灯，实时显示或指示变速器的工作状态，便于进行教学实训。
9. 配置故障设置装置，可进行多种电路故障设置。支持进行故障检测与排除的实训或考核。
10. 配置12V开关电源代替原车蓄电池，无需反复充电，使用方便快捷。
11. 台架下方配有高强度移动脚轮，其中两个脚轮带锁止功能，方便设备的移动和固定。
