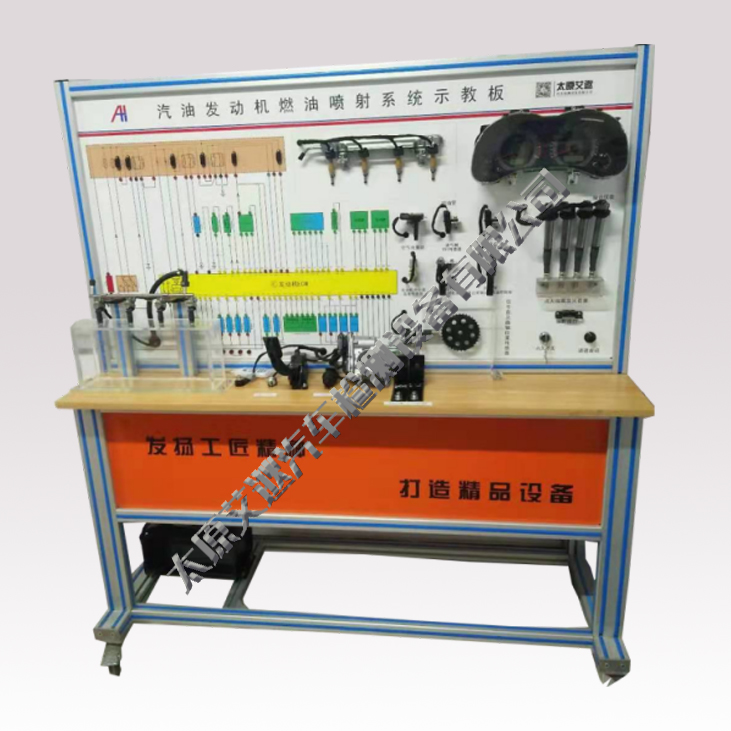

一、设备简介
采用原车发动机电控系统实物部件为基础制作。发动机电控系统实物布置安装在面板上并配置必要的辅助装置等，使其可以进行动态工作，展板上配置了发动机电控系统电路图、测量端子等。支持进行动态工作、工作原理、电路测量、结构组成等教学实训。是汽车专业职业教育首选的辅助教学和实训设备。
二、基本配置
支撑台架；移动脚轮；发动机电控系统实物部件（发动机控制单元、电子节气门、点火线圈、火花塞、喷油阀、水温传感器、进气量传感器等）；12V开关电源；点火开关；电控系统电路图；测量端子；测量展示面板。
三、制作工艺
支撑台架：
采用优质铝型材为原材料，经过精确切割后使用专用连接件进行组装而成。具有轻便、美观、表面易清洁等特点。
操控面板：
以优质铝塑板为基础，在其表面使用平板喷工艺喷绘指示文字等内容。必要的地方进行开孔以固定零部件。具有美观、易清洁、不易掉漆等特点。
测量显示面板：
采用优质铝塑板为底板，使用UV平板喷绘工艺喷制图案，具有色泽鲜艳、维护方便、不会掉漆等优点。
置物台面：
采用流行色的优质木板作为承载台面，木板与铝型材支架采用专用连接件连接，螺栓隐藏式设计，台面表面看不到固定螺栓。
四、功能特点
1. 设备为示教板式结构，由显示面板和底座支架组成。使用直观、移动方便。
2. 采用原车发动机电控系统零部件加工，各部件固定在特制的展板上，便于进行结构组成辅助教学。
3. 配置发动机电控系统关键传感器及执行器部件，部分传感器信号采用模拟形式输入动态值给发动机电脑。
4. 曲轴位置传感器信号盘采用调速电机驱动旋转，面板上有调速旋钮，可以调节其转速以模拟发动机工作在不同转速状态。
5. 喷油阀连同其轨道安装在面板上，可以进行结构认知教学实训，喷油阀配置工作指示灯，可以观察其工作状态，便于进行教学实训。
6. 系统采用开关电源代替蓄电池供电，省去蓄电池反复充电的麻烦。
7. 展示面板上喷绘发动机电控系统线路连接图。电路图各节点装有电路信号测量端子，便于电控信号测量分析。
8. 配有故障设置装置，便于了解系统工作的条件，并支持故障诊断实训。
9. 台架下方配有高强度移动脚轮，其中两个脚轮带锁止功能，方便设备的移动与固定。
