一、设备简介

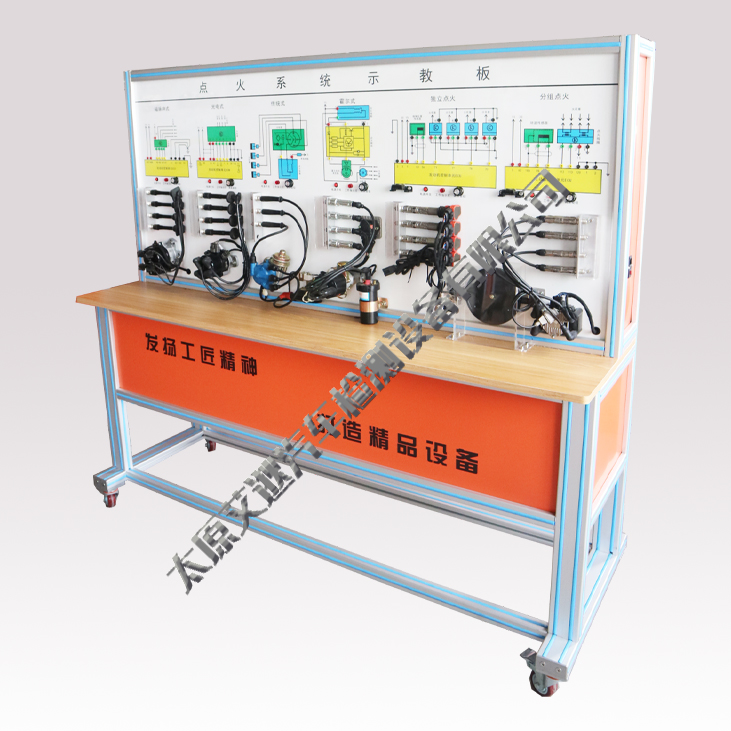

采用典型的6种点火系统原车实物部件为基础制作。6种点火系统实物布置安装在展板上并配置必要的辅助装置等，使其可以进行动态工作，展板上配置了各种点火系统电路图、测量端子等。支持进行动态工作、工作原理、电路测量等实训操作。是汽车专业职业教育首选的辅助教学和实训设备。
二、基本配置
支撑台架；移动脚轮；6种点火系统实物部件；小型调速电机；点火系统电路图；测量端子；测量展示面板。
三、制作工艺
支撑台架：
采用优质铝型材为原材料，经过精确切割后使用专用连接件进行组装而成。具有轻便、美观、表面易清洁等特点。
操控面板：
以优质铝塑板为基础，在其表面使用平板喷工艺喷绘指示文字等内容。必要的地方进行开孔以固定零部件。具有美观、易清洁、不易掉漆等特点。
测量显示面板：
采用优质铝塑板为底板，使用UV平板喷绘工艺喷制图案，具有色泽鲜艳、维护方便、不会掉漆等优点。
置物台面：
采用流行色的优质木板作为承载台面，木板与铝型材支架采用专用连接件连接，螺栓隐藏式设计，台面表面看不到固定螺栓。
四、功能特点
1. 设备为示教板式结构，由显示面板和底座支架组成。使用直观、移动方便。
2. 采用原车发动机点火系统零部件加工，部件固定在展板上展示其结构组成。支持进行点火系统结构组成教学。
3. 配置六种点火系统：传统点火系统(白金点火)、磁脉冲有分电盘式点火系统、电子霍尔式点火系统、光电式点火系统、电控双缸点火系统即分组点火、电控单缸点火系统即独立点火。所有点火系统均配置必要组件，使其可以同原车类似进行动态演示。
4. 发动机转速信号盘均采用电机驱动旋转，并且支持调速，模拟发动机不同转速。使各种点火系统均可以动态工作。
5. 展示面板上喷绘有各点火系统控制线路连接图，便于了解各点火系统控制原理；各电路关键节点装有测量端子，可进行电信号测量。
6. 配置故障设置模块，便于了解各点火系统的工作条件和特性，且支持故障诊断实训。
7. 台架下方配有高强度移动脚轮，其中两个脚轮带锁止功能，方便设备的移动与固定。
