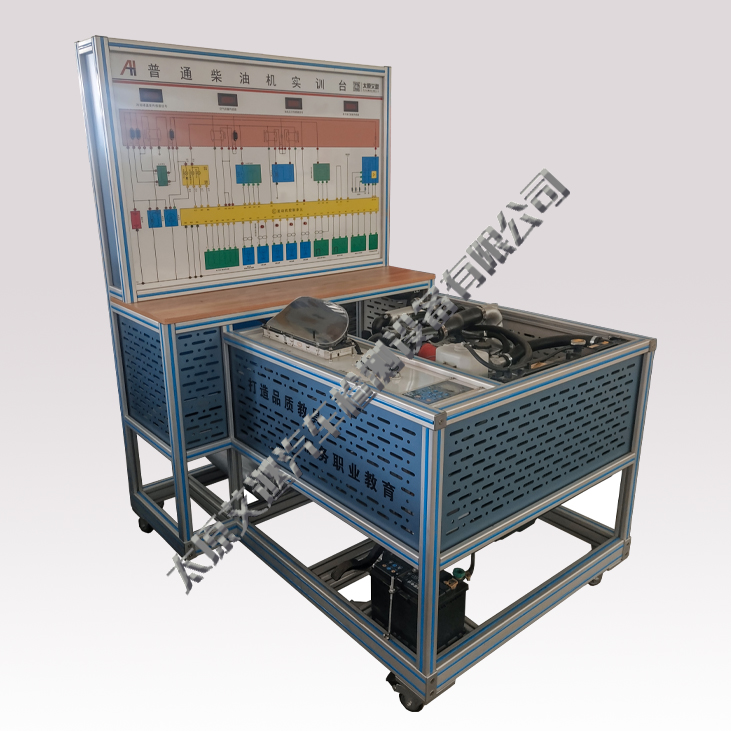

一、设备简介
采用原车发动机系统实物部件为基础制作。发动机系统布置安装在台架上并可以动态运行，配置了面板电路图、测量端子、故障设置装置等。支持进行动态运行、电路分析、电路测量、故障分析与排除等实训操作。是汽车专业职业教育首选的辅助教学和实训设备。
二、基本配置
支撑台架；移动脚轮；防护挡板；发动机相关系统原车实物部件（发动机总成、排气管、散热系统、发动机控制单元、组合仪表、油门踏板等）；控制柜及操控面板（安装在支撑台架上或与台架一体）；测量显示面板（安装在支撑台架上）；故障设置装置；小型燃油箱；12V蓄电池；蓄电池切断开关。
三、制作工艺
支撑台架：
采用优质铝型材为原材料，经过精确切割后使用专用连接件进行组装而成。具有轻便、美观、表面易清洁等特点。
操控面板：
以优质铝塑板为基础，在其表面使用平板喷工艺喷绘指示文字等内容。必要的地方进行开孔以固定零部件。具有美观、易清洁、不易掉漆等特点。
测量显示面板：
采用优质铝塑板为底板，使用UV平板喷绘工艺喷制图案，具有色泽鲜艳、维护方便、不会掉漆等优点。
置物台面：
采用流行色的优质木板作为承载台面，木板与铝型材支架采用专用连接件连接，螺栓隐藏式设计，台面表面看不到固定螺栓。
四、功能特点
1. 系统部件选用 大众1.8TSI 原车发动机系统实物零部件，系统构成完整。支持进行系统结构组成的实物教学实训。
2. 配置燃油系统、散热系统等必要的附件系统，发动机可以类似原车进行着车及动态演示运行。支持进行系统工作原理教学实训。
3. 配置操控台，台面安装有：原车组合仪表、自诊断接口、点火开关等，便于设备整体的实训操作。
4. ★配置测量显示面板，面板上具有彩色喷绘的系统电路图，采用对应车系的原车维修电路图为原型，将设备相关部分电路进行整合，并保留原图的主要表示风格，能体现出从12V蓄电池出发经过与原车一致的保险丝及继电器等供电控制器件到达控制单元、传感器、执行器的完整电路图。支持进行电路分析实训和维修电路资料查询训练。
5. 系统电路图中的各个关键节点处安装信号测量用端子，可实时测量电路信号。支持进行电路检测和信号测量教学实训。
6. 面板电路图相应位置通过独立的底座安装保险丝实物，检测与分析直观方便。保险丝底座带有不透明保护盖，支持直接拔下保险丝设置故障。
7. 配置喷油阀工作指示灯、燃油压力表、进气歧管真空度表等辅助装置，实时显示发动机的工作状态，便于进行教学实训。
8. 面板上安装一排发动机关键传感器电压信号实时显示表，可以在发动机使用过程中，实时显示各关键传感器的电压信号值，便于教学使用。显示表具有总开关，在设备用于考核时可以关闭传感器信号实时显示表。
9. 配置故障设置装置，可进行多种电路故障设置。支持进行故障检测与排除的实训或考核。
10. 配置12V蓄电池电源切断开关，设备不使用时将其切断即可防止系统自耗电，无需拆下蓄电池桩头，使用方便快捷。
11. 台架下方配有高强度移动脚轮，其中两个脚轮带锁止功能，方便设备的移动和固定。
