一. 简介

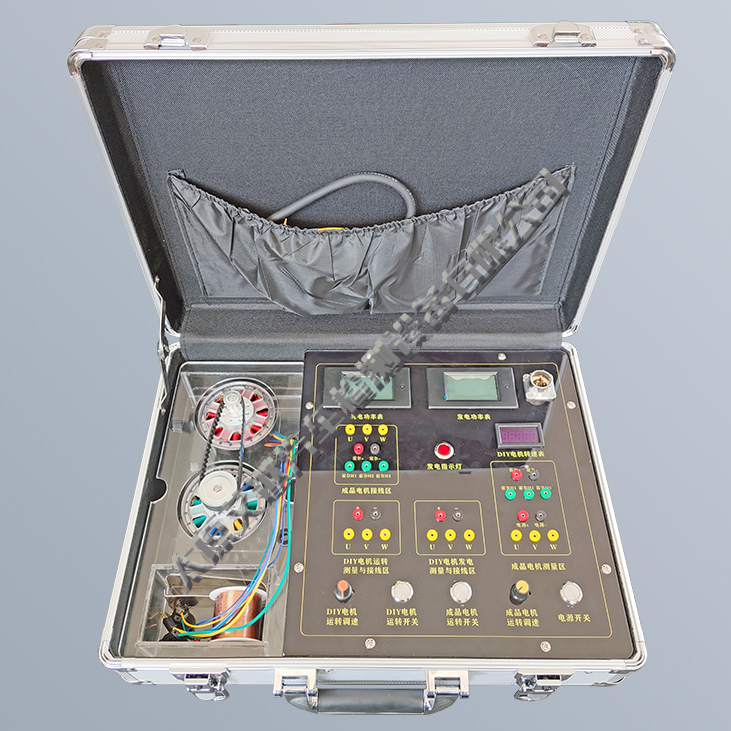

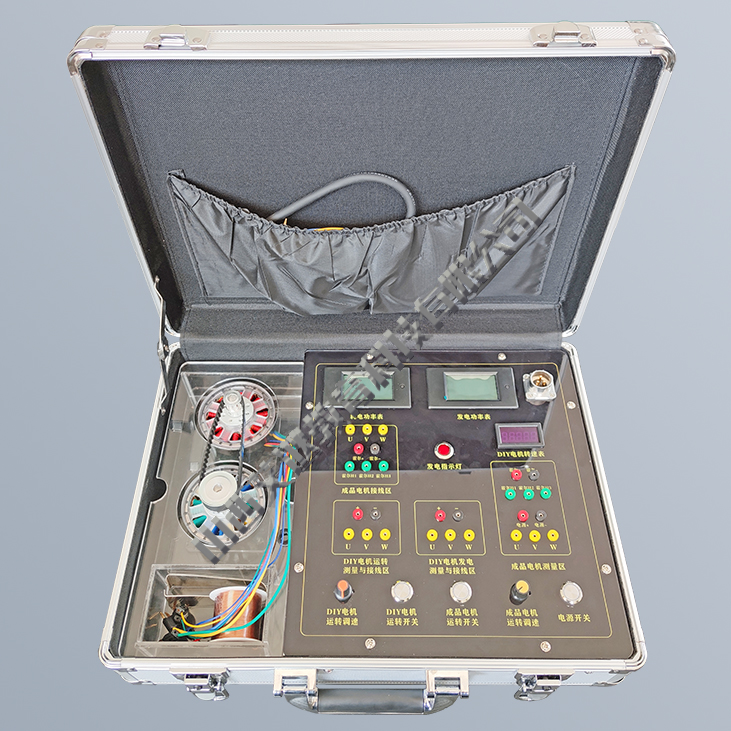

平台整体采用便携箱体式结构，便于携带移动与实验操作。箱体内置一套成品永磁同步电机；一套半成品未绕线的永磁同步电机并配置专用的电机控制模块。支持电机自绕线运转测量等实验，注重学生自己动手操作，提高学习兴趣，在做中学习。
二. 基本配置：
成品外转子永磁同步电机；半成品外转子永磁同步电机；永磁电机定子绕线全套配件；运转接线全套配件；接线与测量面板；电压电流表；转速表；24V开关电源；运转开关2个；调速旋钮2个；电机可调试控制模块2个；负载开关及负载灯泡；发电整流模块；双电机减速驱动全套配件；可拆卸式电源线。
三. 制造工艺与用料
1 . 永磁电机
电机定子采用优质硅钢片高速冲床冲制，导磁性能好；外转子磁铁采用耐高温型高性能钕铁硼强磁钢，磁性强；转子支架采用亚克力经过数控精密加工而成，即保证结构强度，还有半透明易观察学习的优点。
2 . 双电机驱动支撑底座
电机支撑底座整体采用亚克力数控精密加工后，经亚克力专用粘合剂粘接，保证美观及使用强度。
3 . 接线与测量面板
面板采用亚克力材质加被喷工艺加工，面板安装孔洞均为数控激光开孔，即精准又不损板材结构强度。
四. 功能特点
1. 平台整体采用便携箱体式结构，便于携带移动与实验操作。
2. 配套两套永磁同步电机，一套为完整成品，并带霍尔传感器，接入面板后可以调速运转；另一套为半成品，配备全套绕线零部件及接入面板所需零部件。经自己动手绕线后，可接入面板进行运转实验。
3. 两个电机均为外转子永磁电机，基本结构完全相同，方便学生参考成品电机进行自制半成品电机。电机定子绕线槽采用彩色胶皮包裹，直观区分UVW三相，且采用外转子的结构，方便学生进行绕线实验。电机转子与定子采用微型轴承连接，运转流畅。通过微型卡簧限位装配，只需拆下卡簧即可方便的把定子与转子分离，分离后直接手持定子进行绕线操作，整体方便易用。投标时提供实物演示该功能。
4. 平台配套全套的自制电机绕线及接线实验所需配件，包含：漆包线/热缩管/线束固定卡子及专用螺丝/18AWG耐高温特软硅胶线/面板接线用香蕉插头/电机和带轮拆装工具等。
5. 配置双电机驱动支撑底座，底座整体采用亚克力材质加工。并采用活动式设计，可以方便的拿出箱体外，便于拆卸及安装电机。电机底座集成配件储存槽，配套的漆包线等附件可放置于槽内。投标时提供实物演示该功能。
6. 双电机固定在支撑底座后，可以直接采用微型同步带轮连接，同步带轮速比为1:2。配备同步带轮拆装工具，便于带轮拆装。
7. 成品电机的线束末端出厂自带接线用香蕉插头，只需插入到面板接线孔内即可进行运转。半成品电机配套相关配件，学生绕线完毕后可以自行接入香蕉插头，方便进行运转实验。
