一、设备简介

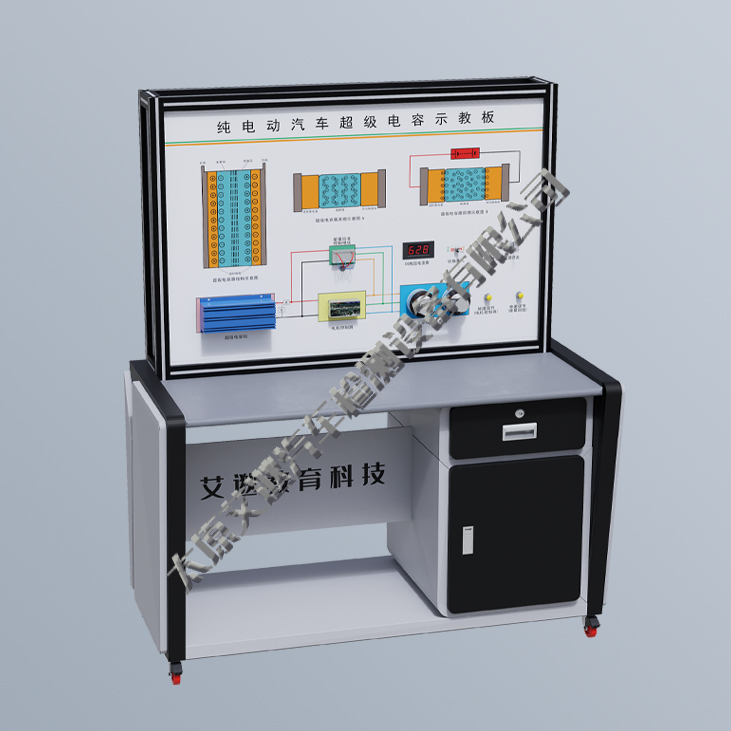

纯电动汽车超级电容示教板以小型超级电容组和负载永磁同步电机系统为基础制作。12V超级电容组、微型永磁同步电机等实物布置安装在展板上并配置调节控制器及数显表等，展板上配置了超级电容结构原理示意图、电路测量端子等。支持进行动态工作、实操实验、电路测量等实训操作。
二、配置要求
支撑台架；移动脚轮；12V超级电容组；透明结构永磁同步电机；电机控制器；能量回收驱动电机；能量回收工作指示灯；超级电容结构原理示意图；测量展示面板。
三、工艺要求
支撑台架：
采用优质铝型材为原材料，经过精确切割后使用专用连接件进行组装而成。具有轻便、美观、表面易清洁等特点。台架四周配置装饰挡板，挡板采用优质铝塑板为基础，并进行必要的开孔装饰或图文喷绘，使台架整体外观美观舒适。
置物台面：
采用流行色的优质木板作为承载台面，木板与铝型材支架采用专用连接件连接，螺栓隐藏式设计，台面表面看不到固定螺栓。
面板：
采用优质铝塑板为底板，使用UV平板喷绘工艺，使面板图案清晰，具有色泽鲜艳、维护方便、不会掉漆等优点。
四、功能要求
1.设备为示教板式结构，由显示面板和底座支架组成。使用直观、移动方便。
2.面板上喷绘有超级电容器的结构和原理彩色示意图及超级电容与电机控制器、永磁同步电机的外部连接电路图。便于进行超级电容原理辅助教学。
3.面板图上直接安装实物零部件，包含：12V超级电容组、微型电机控制器、微型永磁同步电机（透明设计）、能量回收控制模块等。支持进行部件结构认知教学。
4.配置一块电压电流表，可以实时显示超级电容的放电和充电的电压电流数值。便于实训过程中读取实验数据。
5.面板上安装可以操作的电容充电开关，用于超级电容亏电时给其进行充电。充电过程的电压和电流可通过数显表实时显示。
6.面板上安装有可以上中下切换的开关，方便切换整个系统处于能量回收模式、停止工作模式、电容放电模式。
7.配置电机控制器转速调节旋钮，可以无级调节负载永磁同步电机的转速。
8.电容放电模式时，超级电容的电能会驱动面板上的永磁同步电机旋转，工作过程中的电压电流可以通过数显表显示。
9.台面上安装额外的小型电机，在能量回收模式时，调节其转速使其拖动永磁同步电机旋转。此时永磁同步电机成为发电机工作，发出的交流电通过面板上的模块整流成直流电。
10.面板上安装能量回收调节旋钮，用于改变发电输出量。
