一、设备简介

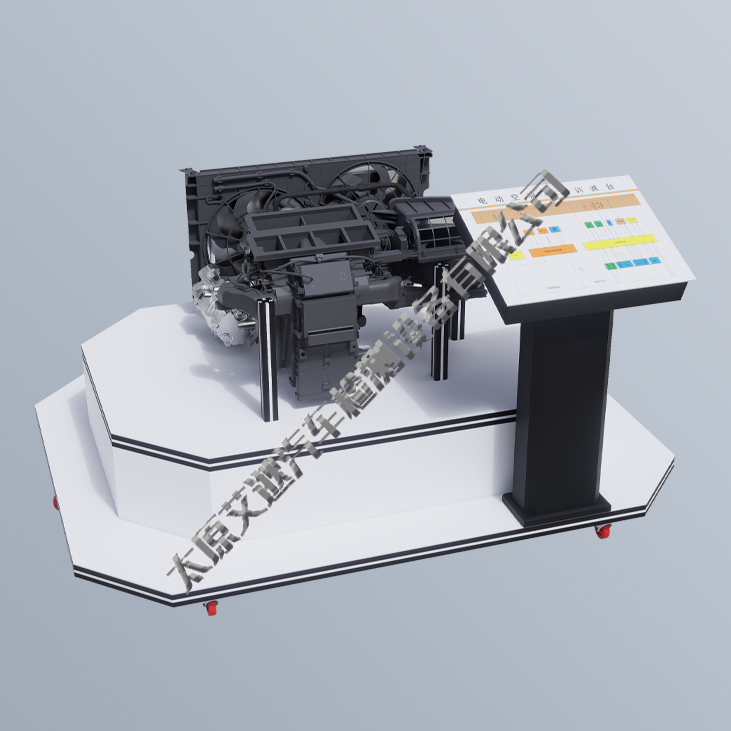

以原车电动空调系统实物部件为基础制作。系统布置安装在平台上并可以动态运行，配置了控制台面、连接器针脚测量端子、故障设置装置等。支持进行动态运行、电路分析、电路测量、故障分析与排除等实训操作。
二、配置要求
八边形支撑平台；移动脚轮；电动空调系统原车实物部件（空调蒸发箱总成、电动空调泵、空调操作面板、空调控制单元、冷凝器、空调管路、PTC加热总成等）；控制面板；43寸触控终端；智能故障设置装置。
三、工艺要求
支撑平台：
平台整体采用铝型材为原材料，经切割后使用专用连接件进行组装而成。具有轻便、美观、表面易维护等特点。平台底座采用40*80规格铝型材组装成八边形造型，四周配置铝塑板材质装饰挡板；40*40规格铝型材构成前置式控制台及面板框架，后置43寸触控终端悬挂于40*40铝型材支架上。
控制面板：
采用4mm厚铝塑板制作，使用UV喷绘工艺加工表面图文；使用雕刻机精准加工零部件安装孔。
四、功能要求
1. 系统部件选用原车电动空调系统实物零部件，总成部件安装固定在平台上方，便于学生围观观察部件结构。支持进行系统结构组成的实物教学实训。
2. 原车的电动空调系统部件可以正常运行（需要与原车其他相关系统配套通信）。支持进行系统工作原理教学实训。
3. 配置前置式操控台，台面安装有：原车空调操作面板等，便于设备整体的实训操作。
4. 前置式控制台面板上布置系统关键连接器的针脚测量接口，每个针脚均采用双端子配置，支持设置故障后进行线路阻值测量。每组测量端子标注原车连接器的插头编号及针脚号。
5. 配置故障设置装置，可进行多种电路故障设置。故障设置支持手控盒和上位机无线两组设置方式。支持进行故障检测与排除的实训或考核。
6. 平台配置后置式43寸大屏触控终端。终端内安装智能设故系统软件。软件可以实现智能故障设置功能以及教学资源查看功能，具体功能详见下文“智能故障设置及考核系统”的描述。
7. 台架下方配有高强度移动脚轮，其中两个脚轮带锁止功能，方便设备的移动和固定。
8. 配置原车通讯线路航空插头，与同车型的其他相关系统实训平台互联通讯，实现整车系统的分控联动。
9. 配置智能设故系统通信接口，连接后支持同一手控盒或同一上位机软件可控制5个分控联动台架的故障设置系统。
