一、简介
平台采用原车驱动总成，匹配电机控制系统，真实再现电机控制系统策略，可完成新能源汽车驱动系统教学实训任务。
二、基本配置

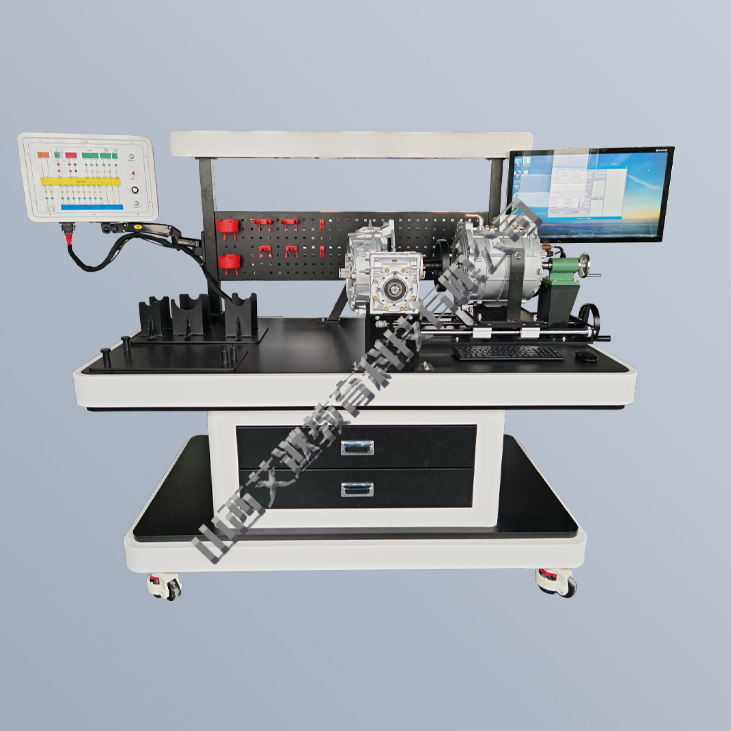

电机拆装平台主体；原车电机及减速器总成；减速器翻转机构；电机平移机构；减速器部件专用支架；电机信号测量面板；控制柜主体；触屏PC机及鼠标键盘；控制柜和电机连接高压和低压线束；电机控制器（控制柜内置）；电源转换器（控制柜内置）；CAN通信盒（控制柜内置）。
三、制造工艺
控制柜：
控制柜骨架采用标准铝型材配套专用连接件结构。柜子主体采用优质金属板材为原材料，经过激光精确切割、折弯、焊接等工艺制造成型，再经过喷塑工艺进行表面处理。整体形成双色搭配，具有美观、耐用、易维护等特点。
电机检测面板：
电机信号测量面板采用亚克力背喷工艺加激光精准切割与开孔。具有美观、易清洁、不易掉色等特点。
电机拆装平台主体：
拆装平台采用钢铁材料经折弯焊接等工艺加工，外表面喷塑处理。平台下方安装高强度大尺寸脚轮，方便平台的移动。平台上表面采用不锈钢覆盖，不锈钢四周预留油液槽，油液可以通过槽经槽下管路流入平台下方的集油盘。
四、功能特点
1.电机类型为三相永磁同步电机，电动机额定扭矩：≥160N.m；电动机额定功率：≥80kW；总减速比：≥9.266；一级传动比：≥3.217；主减速传动比： ≥2.880。通过专用工装固定在平台上，方便总成的检修和测试。
2.平台配套工控上位机软件系统，可控制电机按照设定的转速转动，并在转动时查看相关控制参数，包含但不限于继电器状态、预充电压、绝缘电压、直流母线电压、直流母线电流、控制器温度等。
3.上位机软件安装在可视化显示终端内，终端屏幕尺寸≥32寸，内存≥4G，存储≥128G，内置维修相关文本资料和视频资料等。
4.满足电机空载转动，为保证技能操作安全，对电机转速进行限速，电机最大转速≤2000r/min。
5.配套电机和减速器分离专用夹具，可快速平稳的分离电机和减速器，有效避免拆装时搬动总成带来的潜在危险。
6.配套减速器总成拆装专用夹具，可快速分离总成内的各齿轮组，并对减速器360°任意翻转，并固定拆装角度。平台设置减速器齿轮组专业放置夹具，方便减速器内部齿轮组、轴承、垫片等收纳。
7.平台设置信号检测面板，面板检测口要求根据实车电路图绘制，可对电机旋变信号、温度信号等进行测量。
8.总成固定在可移动平台上，台面四周有油槽，齿轮拆卸、清洗、安装时油污直接可以回流到集油装置，保持台面整洁。平台采用钣金结构，平台配置万向刹车轮，方便移动及位置固定。
9.配套电机总成维修资料，相关图纸等，方便操作查阅。
10.平台具有自主知识产品，已经通过第三方性能测试、安全测试、耐久性测试等。
11.为满足教学实训要求，平台配置实训指导视频，视频格式为MP4。
12.配置数字化课程资源，该课程作为新能源汽车专业基础课程，涉及新能源汽车所会用的多款电机内容，涵盖 ≥5 个教学项目，共计 ≥14 个教学任务。课程包由教材、学习工作页、试卷、ppt课件等组成，教材主要用于教师教学、学生学习参考，学习工作页用于学生实训操作使用，用于操作引导、数据填写；试卷主要用于老师对学生知识点和技能点的综合考核。
