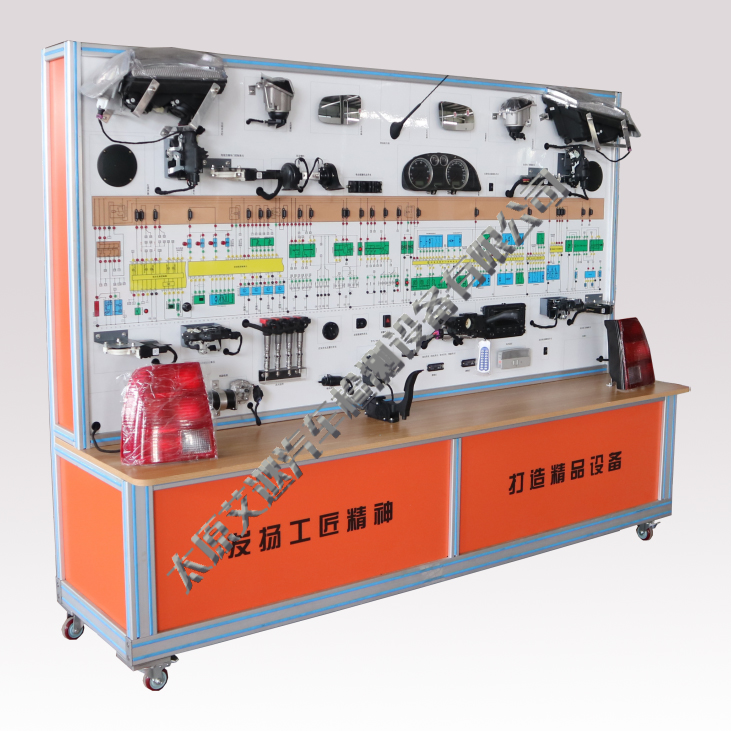

一、设备简介
采用原车电器系统实物部件为基础制作。系统实物布置安装在展板上并配置必要的辅助装置等，使其可以进行动态工作，展板上配置了系统电路图、测量端子等。支持进行动态工作、工作原理、电路测量、电路分析、结构组成等实训操作。是汽车专业职业教育首选的辅助教学和实训设备。
二、基本配置
支撑台架；移动脚轮；电器系统实物部件（发动机控制单元、点火线圈、曲轴位置传感器、组合仪表、四个玻璃升降电机模块、四个车门锁模块、四个玻璃升降开关、两个后视镜、后视镜开关、室内顶灯、两个前组合大灯、两个后组合尾灯、灯光开关、转向和变光开关、雨刮电机、喷水电机、雨刮开关、信号喇叭、起动机、发电机等）；12V蓄电池；电动机；配电箱；点火开关；系统电路图；测量端子；测量展示面板；故障设置装置。
三、制作工艺
支撑台架：
采用优质铝型材为原材料，经过精确切割后使用专用连接件进行组装而成。具有轻便、美观、表面易清洁等特点。
操控面板：
以优质铝塑板为基础，在其表面使用平板喷工艺喷绘指示文字等内容。必要的地方进行开孔以固定零部件。具有美观、易清洁、不易掉漆等特点。
测量显示面板：
采用优质铝塑板为底板，使用UV平板喷绘工艺喷制图案，具有色泽鲜艳、维护方便、不会掉漆等优点。
置物台面：
采用流行色的优质木板作为承载台面，木板与铝型材支架采用专用连接件连接，螺栓隐藏式设计，台面表面看不到固定螺栓。
四、功能特点
1. 设备为示教板式结构，由显示面板和底座支架组成。使用直观、移动方便。
2. 采用原车电器部件原材料制作。将各电器系统部件执行器、开关、控制单元等均固定在实训展板（面板）上，可进行汽车电器系统结构组成辅助教学。
3. 配置原车电器部件（包含发动机电控系统、起动系统、电源系统、全车灯光信号系统、车门电器系统等），各部件按原车接线方式连接，均可动态工作运行，可进行电器系统运行演示实训。
4. ★配置测量显示面板，面板上具有彩色喷绘的系统电路图，采用对应车系的原车维修电路图为原型，将设备相关部分电路进行整合，并保留原图的主要表示风格，能体现出从12V蓄电池出发经过与原车一致的保险丝及继电器等供电控制器件到达控制单元、传感器、执行器的完整电路图。支持进行电路分析实训和维修电路资料查询训练。
5. 系统电路图中的各个关键节点处安装信号测量用端子，可实时测量电路信号。测量端子数量要保证：每个控制单元、传感器、执行器、开关等类型部件的图示插接器处都有独立的测量接口，以满足设置故障后的检测需求。支持进行电路检测和信号测量教学实训。
6. ★面板上实物和电路图分区域排布。电器部件实物整齐排列在上下左右周边区域，面板中央是整齐的电路图区域，形成实物围绕电路图的格局。面板整体格局整齐、美观。电路图集中在一个区域便于电路读图和分析。
7. 面板电路图相应位置通过独立的底座安装保险丝实物，检测与分析直观方便。保险丝底座带有不透明保护盖，支持直接拔下保险丝设置故障。
8. 面板上实物和电路图分区域排布。电器部件实物整齐排列在上下左右周边区域，面板中央是整齐的电路图区域，形成实物围绕电路图的格局。面板整体格局整齐、美观。电路图集中在一个区域便于电路读图和分析。
9. 配备故障设置装置，可以设置典型的电器线路方面故障。配合真实故障现象和测量显示面板，可以进行汽车电器故障分析与排除教学实训。
10. 台架下方配有高强度移动脚轮，其中两个脚轮带锁止功能，方便设备的移动与固定。
