一、设备简介

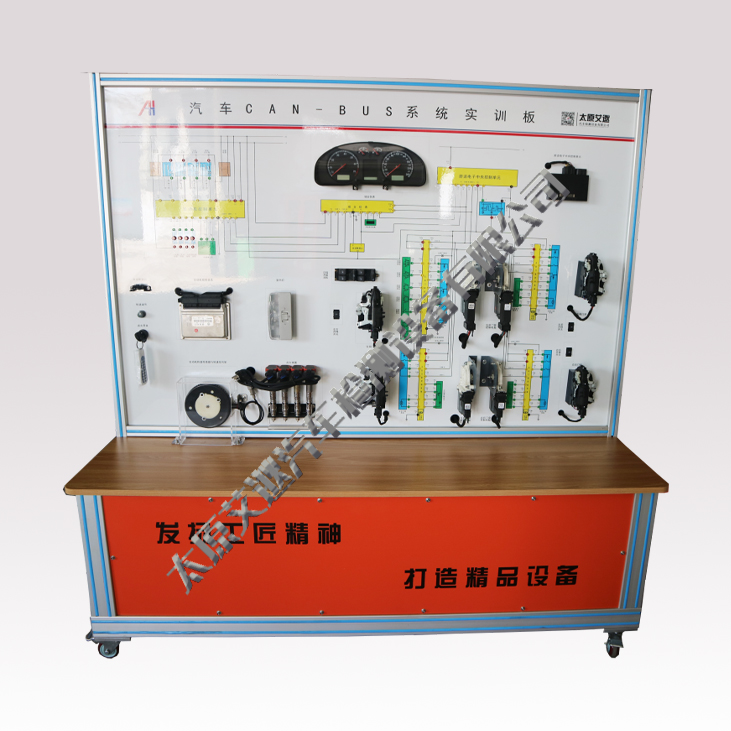

采用大众帕萨特原车CAN通讯系统实物部件为基础制作。系统实物布置安装在展板上并配置必要的辅助装置等，使其可以进行动态工作，展板上配置了系统电路图、测量端子等。支持进行动态工作、工作原理、电路测量、电路分析、结构组成等实训操作。是汽车专业职业教育首选的辅助教学和实训设备。
二、基本配置
支撑台架；移动脚轮；CAN-BUS系统实物部件（发动机控制单元、点火线圈、曲轴位置传感器、组合仪表、四个车门控制单元、四个车门锁块、四个玻璃升降开关、室内顶灯等）；12V开关电源；点火开关；系统电路图；测量端子；测量展示面板；故障设置装置。
三、制作工艺
支撑台架：
采用优质铝型材为原材料，经过精确切割后使用专用连接件进行组装而成。具有轻便、美观、表面易清洁等特点。
操控面板：
以优质铝塑板为基础，在其表面使用平板喷工艺喷绘指示文字等内容。必要的地方进行开孔以固定零部件。具有美观、易清洁、不易掉漆等特点。
测量显示面板：
采用优质铝塑板为底板，使用UV平板喷绘工艺喷制图案，具有色泽鲜艳、维护方便、不会掉漆等优点。
置物台面：
采用流行色的优质木板作为承载台面，木板与铝型材支架采用专用连接件连接，螺栓隐藏式设计，台面表面看不到固定螺栓。
四、功能特点
1. 设备为示教板式结构，由显示面板和底座支架组成。使用直观、移动方便。
2. 采用原车车载网络系统（CAN-BUS）部件原材料制作。将各车载网络相关系统部件固定在实训展板上，可进行汽车CAN-BUS相关电器系统结构组成辅助教学实训。
3. 配置相关电控单元、辅助系统，并按原车线路连接各部件使其可以正常运行。可进行车载网络动态演示实训。
4. 配置原车车载网络系统关键电气部件（包含发动机控制单元、发动机转速传感器、组合仪表、室内灯、车门锁、玻璃升降系统等），各部件均可正常动态演示，可进行发动机转速CAN传输、室内门控灯信号CAN传输、玻璃升降、车门锁CAN信号传输等工作演示。
5. 实训展板同时也是测量显示面板，喷绘有电控系统线路连接图及装有信号测量用外接端子，可以进行车载网络系统控制原理分析、信号测量与分析实训。
6. 配备故障设置装置，可以设置典型的电控方面故障。配合测量显示面板，可以进行车载网络电气系统故障分析与排除教学实训。
7. 台架下方配有高强度移动脚轮，其中两个脚轮带锁止功能，方便设备的移动与固定。
