一、设备简介
采用原车导航/音响系统实物部件为基础制作。系统实物布置安装在展板上并配置必要的辅助装置等，使其可以进行动态工作，展板上配置了系统电路图、测量端子等。支持进行动态工作、工作原理、电路测量、电路分析、结构组成等实训操作。是汽车专业职业教育首选的辅助教学和实训设备。
二、基本配置
支撑台架；移动脚轮；导航/音响系统实物部件（带大屏的导航/音响主机、倒车摄像头、音响扬声器、GPS天线等）；12V开关电源；点火开关；系统电路图；测量端子；模拟倒车开关；测量展示面板；故障设置装置。
三、制作工艺
支撑台架：
采用优质铝型材为原材料，经过精确切割后使用专用连接件进行组装而成。具有轻便、美观、表面易清洁等特点。
操控面板：
以优质铝塑板为基础，在其表面使用平板喷工艺喷绘指示文字等内容。必要的地方进行开孔以固定零部件。具有美观、易清洁、不易掉漆等特点。
测量显示面板：
采用优质铝塑板为底板，使用UV平板喷绘工艺喷制图案，具有色泽鲜艳、维护方便、不会掉漆等优点。
置物台面：
采用流行色的优质木板作为承载台面，木板与铝型材支架采用专用连接件连接，螺栓隐藏式设计，台面表面看不到固定螺栓。
四、功能特点

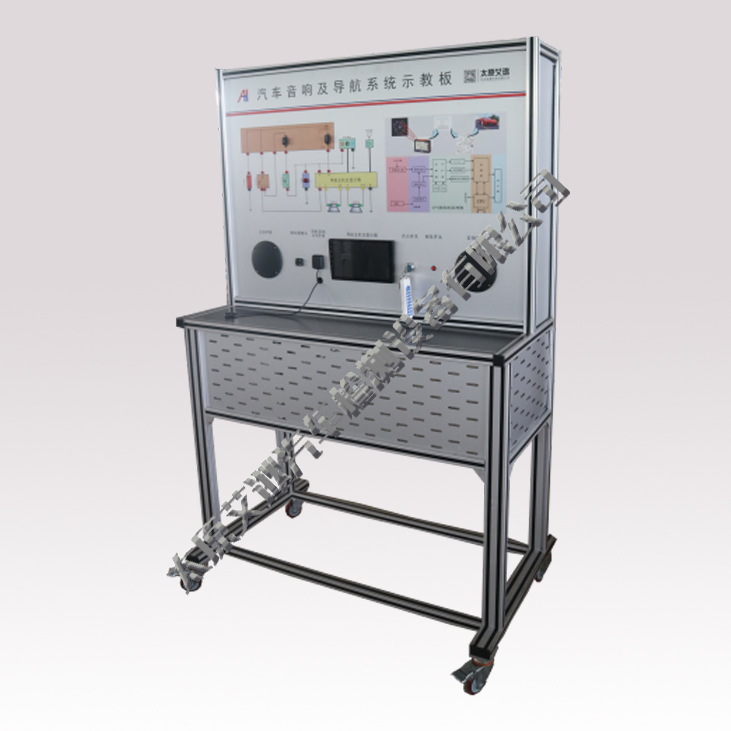

1. 设备为示教板式结构，由显示面板和底座支架组成。使用直观、移动方便。
2. 采用汽车导航/音响系统零部件加工，将部件固定在展示板上便于展示结构组成，支持进行结构组成辅助教学实训。
3. 配置导航主机及显示器、GPS天线、扬声器等，系统可以进行动态工作演示。
4. 配置倒车摄像头、倒车开关等部件。导航系统带倒车影像功能，使用面板上的倒车信号模拟开关可以快速启动系统的倒车影像功能。倒车影像显示在导航主机的显示器上。
5. 导航主机集成多媒体功能，配置音响系统扬声器，导航的提示音及多媒体功能均经过该扬声器播放。
6. 展示面板喷绘有导航/音响系统电控线路图，便于了解系统电控原理；线路图的各关键节点装有测量端子，可测量系统的电路信号。除电路图外，面板图还喷绘有GPS定位与导航的原理示意图。支持进行电路检测和信号测量教学实训。
7. 面板电路图相应位置通过独立的底座安装保险丝实物，检测与分析直观方便。保险丝底座带有不透明保护盖，支持直接拔下保险丝设置故障。
8. 配备故障设置功能，便于了解系统工作条件，且支持故障诊断实训。
9. 台架下方配有高强度移动脚轮，其中两个脚轮带锁止功能，方便设备的移动与固定。
