一、设备简介

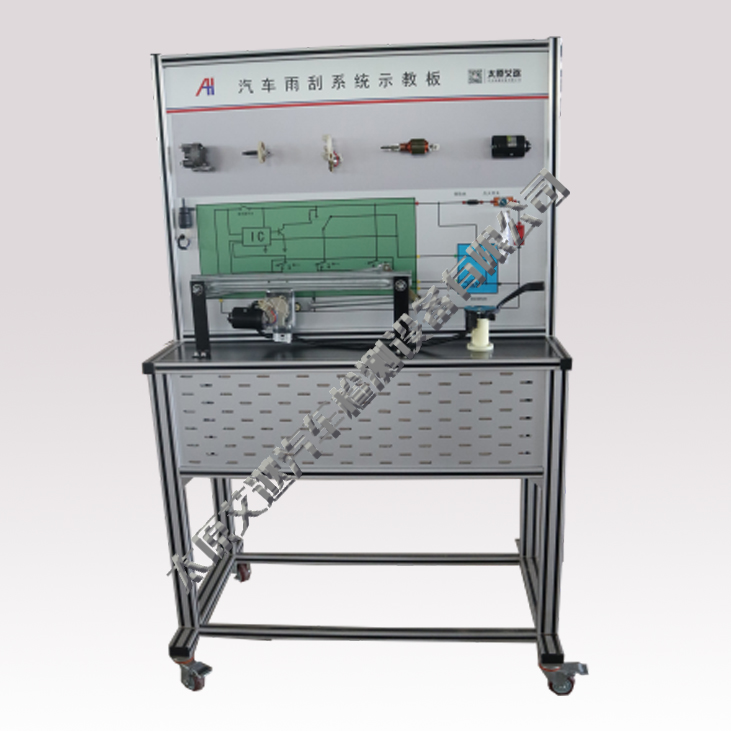

采用大众桑塔纳原车雨刮系统实物部件为基础制作。雨刮系统实物布置安装在展板上并配置必要的辅助装置等，使其可以进行动态工作，展板上配置了雨刮系统电路图、测量端子等。支持进行动态工作、工作原理、电路测量、电路分析、结构组成等实训操作。是汽车专业职业教育首选的辅助教学和实训设备。
二、基本配置
支撑台架；移动脚轮；雨刮系统实物部件（雨刮电机、雨刮支架、雨刮连动臂、喷水电机、雨刮开关等）；12V开关电源；点火开关；雨刮系统电路图；测量端子；测量展示面板；故障设置装置。
三、制作工艺
支撑台架：
采用优质铝型材为原材料，经过精确切割后使用专用连接件进行组装而成。具有轻便、美观、表面易清洁等特点。
操控面板：
以优质铝塑板为基础，在其表面使用平板喷工艺喷绘指示文字等内容。必要的地方进行开孔以固定零部件。具有美观、易清洁、不易掉漆等特点。
测量显示面板：
采用优质铝塑板为底板，使用UV平板喷绘工艺喷制图案，具有色泽鲜艳、维护方便、不会掉漆等优点。
置物台面：
采用流行色的优质木板作为承载台面，木板与铝型材支架采用专用连接件连接，螺栓隐藏式设计，台面表面看不到固定螺栓。
四、功能特点
1. 设备为示教板式结构，由显示面板和底座支架组成。使用直观、移动方便。
2. 采用原车雨刮系统零部件加工，各部件固定在特制的展板上，便于进行结构组成辅助教学实训。
3. 配置的原车雨刮系统部件有：雨刮电机（2个）、雨刮机械联动机构、雨刮开关、相关控制模块或继电器等，雨刮系统可进行动态工作演示。
4. 配置2个雨刮电机，一个固定在台面上，与雨刮机械传动机构连接，并按照原车电路连接线路，可动态演示雨刮系统的工作状况。另一个雨刮电机分解成零部件分别固定在展板上，便于了解其内部结构组成及工作原理。
5. 面板上喷绘有原车雨刮系统控制电路，线路各关键节点装有检测端子，可以随时测量电路信号，做电路分析。
6. 配置故障设置装置，便于了解雨刮系统工作特性，且支持故障诊断实训。
7. 台架下方配有高强度移动脚轮，其中两个脚轮带锁止功能，方便设备的移动与固定。
