一、设备简介

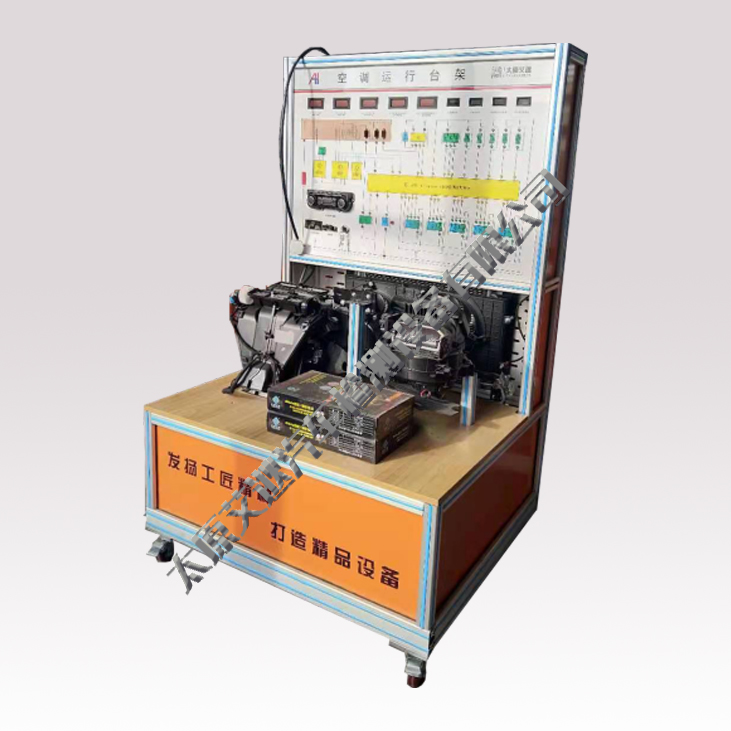

采用大众帕萨特原车自动空调系统实物部件为基础制作。空调系统布置安装在台架上，由电机驱动空调压缩机旋转，配置了面板电路图、测量端子、故障设置装置等。支持进行动态运行、电路分析、电路测量、故障分析与排除等实训操作。是汽车专业职业教育首选的辅助教学和实训设备。
二、基本配置
支撑台架；移动脚轮；空调系统相关原车实物部件（控制面板及控制单元、空调蒸发箱总成、空调压缩机、空调管路、冷凝器及散热风扇、储液干燥器等）；控制柜及操控面板（安装在支撑台架上或与台架一体）；测量显示面板（安装在支撑台架上）；故障设置装置；电动机；电热水箱；12V开关电源；点火开关。
三、制作工艺
支撑台架：
采用优质铝型材为原材料，经过精确切割后使用专用连接件进行组装而成。具有轻便、美观、表面易清洁等特点。
操控面板：
以优质铝塑板为基础，在其表面使用平板喷工艺喷绘指示文字等内容。必要的地方进行开孔以固定零部件。具有美观、易清洁、不易掉漆等特点。
测量显示面板：
采用优质铝塑板为底板，使用UV平板喷绘工艺喷制图案，具有色泽鲜艳、维护方便、不会掉漆等优点。
置物台面：
采用流行色的优质木板作为承载台面，木板与铝型材支架采用专用连接件连接，螺栓隐藏式设计，台面表面看不到固定螺栓。
四、功能特点
1. 采用原车空调系统零部件加工，各部件固定在金属台架上，便于进行结构组成辅助教学实训。
2. 配置的空调系统部件包含：空调压缩机、冷凝器及风扇、空调管路、空调箱总成（含蒸发器、鼓风机、风道、原车空调控制模块或电子系统）、原车空调操控面板，空调系统可以进行动态演示。
3. 空调压缩机由电动机驱动旋转，起动电动机的过程模拟原车点火钥匙起动发动机。
4. 配置电热水箱和电动水泵，模拟原车发动机散热系统及水循环，使空调热风系统也可以动态工作演示。
5. 配置专用空调压力表，并连接至原车空调管路，可随时观察空调系统高低压力值。也可支持进行空调冷媒加注等维护实训。
6. ★配置测量显示面板，面板上具有彩色喷绘的系统电路图，采用对应车系的原车维修电路图为原型，将设备相关部分电路进行整合，并保留原图的主要表示风格，能体现出从12V蓄电池出发经过与原车一致的保险丝及继电器等供电控制器件到达控制单元、传感器、执行器的完整电路图。支持进行电路分析实训和维修电路资料查询训练。
7. 系统电路图中的各个关键节点处安装信号测量用端子，可实时测量电路信号。支持进行电路检测和信号测量教学实训。
8. 面板电路图相应位置通过独立的底座安装保险丝实物，检测与分析直观方便。保险丝底座带有不透明保护盖，支持直接拔下保险丝设置故障。
9. 具有专门的操控台，台面上装有：电源总开关、原车空调控制面板、点火启动开关、控制附加装置的开关等。
10. 配置故障设置，便于了解空调各工作条件以及支持进行故障诊断实训。
11. 台架下方配有高强度移动脚轮，其中两个脚轮带锁止功能，方便设备的移动与固定。
