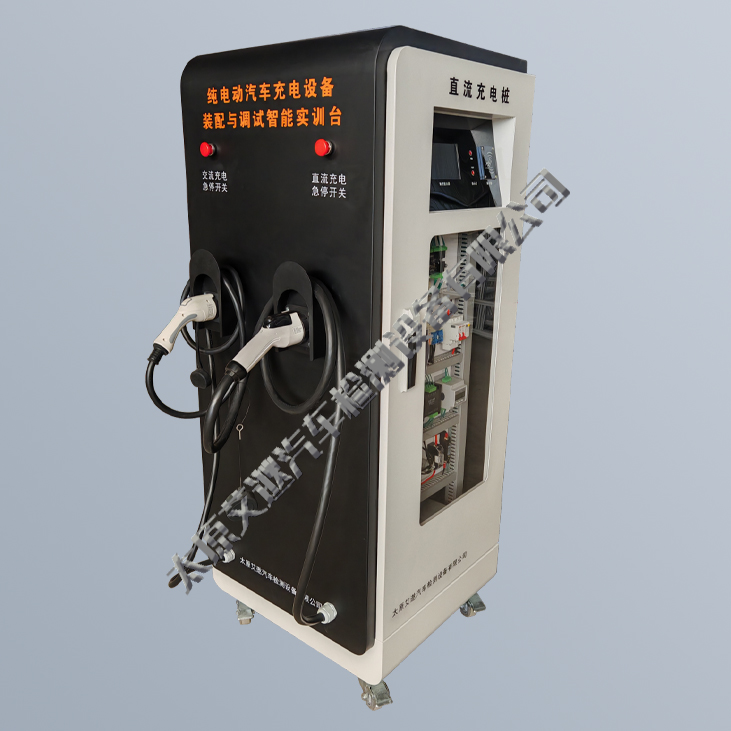

一、设备简介
以真实交流直流充电桩控制部件为基础制作。配置了真实的国标交流和直流充电枪及控制部件，实训台支持配合负载柜运行直流及交流充电控制逻辑，以及进行动态演示及测量，也支持给车辆进行充电。采用实物部件便捷拆装设计，支持开展直流及交流充电桩拆装实训。支持进行动态运行、电路测量、故障检测等实训操作。
二、配置要求
定制款交直流一体钣金机柜；移动脚轮；国标直流充电枪；国标直流充电控制主板；7寸充电触控显示屏；读卡器；急停开关；AC-DC转换器（充电模块）；绝缘检测模块；直流电能表；带辅助触点的直流接触器；泄放接触器；泄放电阻；分流器；空气开关（漏电保护器）；12V开关电源；透明亚克力材质充电桩柜门；国标32A交流充电枪；交流充电主控制板；交流接触器；防雷模块；7寸触控交流充电显示屏；交流电表；交流充电读卡器；交流充电状态指示灯等。
三、工艺要求
机柜：
平台采用定制交直流一体钣金机柜。平台主体采用金属板材为原材料，经过激光精确切割、折弯、焊接等工艺制造成型，再经喷塑工艺进行表面处理。左右侧双开门设计，整体形成双色搭配，美观、耐用、易维护。
交直流充电柜门：
采用平台左右两侧双开门设计，柜门上中间设置玻璃材质透明区域，保证电器防护的同时兼顾教学观察、讲解，人性化设计、使用方便。
四、功能要求
1. 平台整体为立式结构，采用定制交直流一体双开门钣金机柜，左侧为交流充电、右侧为直流充电，机柜底部配置带锁止的脚轮，便于平台整体移动；
2. 平台包含直流充电和交流充电两套充电系统组件；两套充电桩采用左右排列、立式布置形式，便于进行教学讲解和拆装操作。
3. 两套充电系统均可正常运行工作（需配合负载柜或车辆运行）；
4. 直流充电系统包含部件有：国标直流充电枪、国标直流充电控制主板、7寸充电触控显示屏、读卡器、急停开关、直流充电状态指示灯、AC-DC转换器（充电模块）、绝缘检测模块、直流电能表、带辅助触点的直流接触器（K1K2）、八爪继电器（K3K4）、泄放接触器、泄放电阻、分流器、防雷模块、空气开关（漏电保护器）、12V开关电源、门禁开关、AC220V分线器、DC12V分线器；
5. 交流充电系统包含部件有：7寸触控交流充电显示屏、交流充电状态指示灯、急停开关、读卡器、国标交流充电控制板、防雷模块、漏电保护器、交流电表、交流接触器、AC220V分线器、32A国标充电枪及线缆；
6. 直流充电系统的防雷模块、漏电保护器、开关电源、绝缘检测模块、直流电能表、K3K4继电器均采用导轨及卡扣固定方式，泄放电阻、泄放继电器、K1K2继电器、分流器均采用底座或底板铆入螺母加螺栓紧固的固定方式，便于拆装实训操作；
7. 交流充电系统的防雷模块、漏电保护器、交流电表、交流接触器均采用导轨及卡扣固定方式，便于拆装实训操作；
8. 交流充电与直流充电部件均以铝塑板为背板进行固定，铝塑板采用UV喷绘的方式标注关键零部件的名称，便于实训操作中进行零部件的辨识；
交直流充电零部件固定背板的最上方均喷绘各自的主控制板端子定义图，便于拆装时了解线路相关资料。
