一、设备简介
以真实直流充电桩控制部件为基础制作。配置了真实的国标直流充电枪，实训台支持自行运行直流充电控制逻辑进行动态演示及测量，也支持给车辆进行充电。采用实物部件与电路面板分离设计，支持开展直流充电桩拆装实训。展板上配置了直流充电控制电路图、测量端子。支持进行动态运行、充电电路分析、电路测量、故障检测等实训操作。
二、配置要求
铝型材框架支撑台架；移动脚轮；充电控制电路图；测量展示面板；国标直流充电枪；国标直流车辆充电座；国标直流充电控制主板；7寸充电触控显示屏；读卡器；急停开关；AC-DC转换器；绝缘检测模块；直流电能表；带辅助触点的直流接触器；泄放接触器；泄放电阻；分流器；空气开关；12V开关电源；透明亚克力材质充电桩柜门；7寸BMS模拟器触控显示屏；直流充电负载箱；故障设置手控盒、故障设置PCB板等。
三、工艺要求
支撑台架：
采用优质铝型材为原材料，经过精确切割后使用专用连接件进行组装而成，整体轻便、美观。台架四周配置装饰挡板，挡板采用优质铝塑板为基础，并进行必要的开孔装饰或图文喷绘。
置物台面：
采用木板作为承载台面，木板与铝型材支架采用专用连接件连接，螺栓隐藏式设计，台面表面看不到固定螺栓。
面板：
采用国标白色铝塑板为底板，使用UV喷绘，使面板图案清晰，表面色彩鲜艳不易掉漆。
四、功能要求
1. 设备台架为立式教板结构，由显示面板和底座支架组成，教学直观方便。

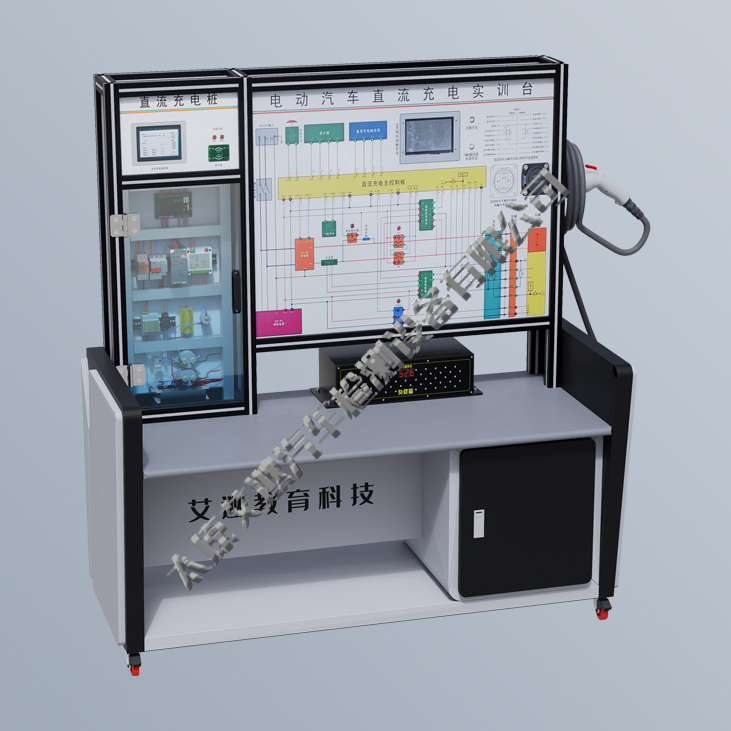

2. 台架结构采用左右分区设计：左侧为带柜门的立式直流充电桩，右侧为喷绘彩色面板的电路教板。左侧直流充电桩柜门材质为透明亚克力，便于观察充电桩内部结构组成。充电桩内部关键零件采用可拆卸方式固定（可拆装部件有：直流电能表、绝缘检测模块、K3K4继电器、泄放电阻、泄放继电器、分流器、K1和K2带辅助触点的直流接触器），打开柜门即可进行零部件拆装，便于进行直流充电桩拆装实训。右侧教板喷绘直流充电桩电路原理图，图上安装信号测量接口可进行电信号测量，便于进行电路分析、测量、故障诊断等实训。投标文件中提供清晰的实物照片证明该功能。
3. 教板上喷绘有纯电动汽车国标直流充电桩电路控制原理图、车辆直流充电插座电路、直流充电车辆充电口电气连接界面、车辆直流充电插座触头布置方式图。直流充电桩电路控制原理图包含：直流充电主控板、读卡器、显示屏、AC-DC转换器、泄放继电器、泄放电阻、继电器K1K2、绝缘检测模块、直流电能表、继电器K3K4、12V辅助电源、直流充电枪、直流充电车辆插座。投标文件中提供高清面板设计图以及与设计图一致的高清面板实物照片。
4. 配置直流充电国标充电枪以及国标车辆充电插座。支持实训台的充电枪和自身充电座连接后，启动直流充电系统运行并对充电枪输出直流高压电。也支持使用充电枪给电动汽车充电。
5. 教板上安装BMS模拟器7寸触控显示屏，通过该屏幕可进行BMS模拟器的参数设定，支持设定：充电需求电压、充电需求电流、当前电池类型及电压、新旧充电国标切换等。进行充电过程中还支持从该屏幕查看当前充电桩的参数。投标文件中提供实物照片证明此功能。
6. 配置直流充电7寸电容触摸显示屏，支持显示充电电压、充电电流、充电电量、电池电量SOC值、设备状态信息（K1K2控制输出状态、K3K4控制输出状态、CC1电压值）、车辆电池包信息（充电模式、电池类型、需求充电电压、需求充电电流、当前SOC、电池标称容量、电池额定电压、电池最高最低温度、最高单体电池电压）等数据。投标文件中提供实物照片证明此功能。
7. 直流充电桩主控板支持通过7寸触控屏进行一些功能的开关设定，如：绝缘检测功能开关、K1K2故障反馈功能开关、门禁故障反馈开关、泄放故障反馈开关、预充汽车电压检测功能开关等。投标文件中提供实物照片证明此功能。
8. 配置直流充电读卡器，支持刷卡启动充电。
9. 配置急停开关，支持紧急情况下按下急停开关停止充电输出。
