一、设备简介
以真实交流充电桩控制部件为基础制作。配置了真实的国标交流充电枪，实训台支持自行运行交流充电控制逻辑进行动态演示及测量，也支持给车辆进行充电。采用实物部件与电路面板分离设计，支持开展交流充电桩拆装实训。展板上配置了交流充电控制电路图、测量端子。支持进行动态运行、充电电路分析、电路测量、故障检测等实训操作。
二、配置要求
铝型材框架支撑台架；移动脚轮；充电控制电路图；测量展示面板；国标交流充电枪；国标交流车辆充电座；国标交流充电控制主板；7寸充电触控显示屏；读卡器；急停开关；交流电能表；漏电保护器；交流接触器；防雷模块；透明亚克力材质充电桩柜门；交流充电负载箱；故障设置手控盒、故障设置PCB板等。
三、工艺要求
支撑台架：
采用优质铝型材为原材料，经过精确切割后使用专用连接件进行组装而成，整体轻便、美观。台架四周配置装饰挡板，挡板采用优质铝塑板为基础，并进行必要的开孔装饰或图文喷绘。
置物台面：
采用木板作为承载台面，木板与铝型材支架采用专用连接件连接，螺栓隐藏式设计，台面表面看不到固定螺栓。
面板：
采用国标白色铝塑板为底板，使用UV喷绘，使面板图案清晰，表面色彩鲜艳不易掉漆。
四、功能要求

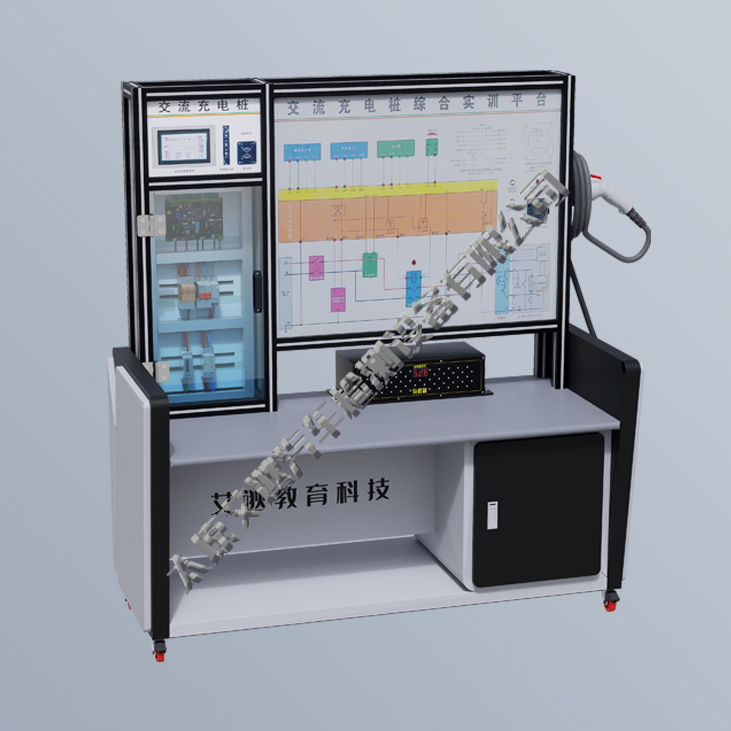

1. 设备台架为立式教板结构，由显示面板和底座支架组成，教学直观方便。
2. 台架结构采用左右分区设计：左侧为带柜门的立式交流充电桩，右侧为喷绘彩色面板的电路教板。左侧交流充电桩柜门材质为透明亚克力，便于观察充电桩内部结构组成。充电桩内部关键零件采用可拆卸方式固定（可拆装部件有：交流电能表、交流接触器、防雷模块），打开柜门即可进行零部件拆装，便于进行交流充电桩拆装实训。右侧教板喷绘交流充电桩电路原理图，图上安装信号测量接口可进行电信号测量，便于进行电路分析、测量、故障诊断等实训。
3. 教板上喷绘有纯电动汽车国标交流充电桩电路控制原理图、车辆交流充电插座电路、交流充电车辆充电口电气连接界面、车辆交流充电插座触头布置方式图。
4. 配置交流充电国标充电枪以及国标车辆充电插座。支持实训台的充电枪和自身充电座连接后，启动交流充电系统运行并对充电枪输出AC220V电。也支持使用充电枪给电动汽车充电。
5. 充电枪插入台架自身的充电座后支持手动和自动唤醒切换，自动唤醒状态下，台架可以自动识别充电枪的插入，然后自动闭合S2开关，满足充电桩运行条件。
6. 配置交流充电读卡器，支持刷卡启动充电。
7. 配置急停开关，支持紧急情况下按下急停开关停止充电输出。
8. 配置交流电能表，支持显示充电电压、电流及电量。
9. 配置防雷模块，支持防雷模块拆装和电路连接实训。
